規格：1/2"--4"（DN15-DN100 / 20mm—110mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC，CPVC，PP
耐腐蝕、流量損失小、占用空間小。
端平面設計易於安裝，上方之平臺設計可加裝驅動器或電動馬達。
閥門開啟的大小可由刻度上清楚顯示，并由齒輪片固定開關程度。
應用場合：適用范圍廣泛，如食品工業、超純水，化學工業、半導體工業等 。


序號	名稱	材質	數量	單位
40	螺釘	SUS410	1	PCS
39	手柄把手	FC20	1	PCS
38	蝸輪體	FC20	1	PCS
33	螺絲墊片	SUS304	4	PCS
31	螺絲	SUS304	4	PCS
21	密封墊	EPDM	1	PCS
20	Oring圈	EPDM	4	PCS
19	底蓋	PP	1	PCS
11	轉輪	PVC	1	PCS
05	軸	SUS316 SUS304	1	PCS
03	閥門	PVC	1	PCS
01	本體	PVC	1	PCS

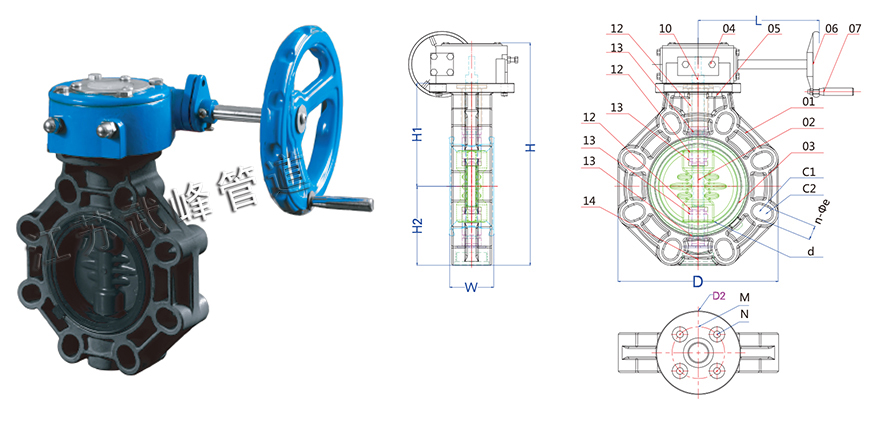

SIZE	d	C1	C2	H	H1	H2	D	M1	M2	d1	d2	s	w	L	n-e		Operating torque （N.M）
															JIS	DIN/ANSI
8"（200）	200	290	298	434	173	220	340	102	70	10.5	8.5	21.9	82	199	12-23	8-23	80
10"（250）	251	350	362	537	205	257	410	125	102	12.5	10.5	26.9	92	199	12-25		90
12"（300）	290	400	432	629	243	302	485	125	102	12.5	10.5	26.9	98	250	16-25	12-25	110
